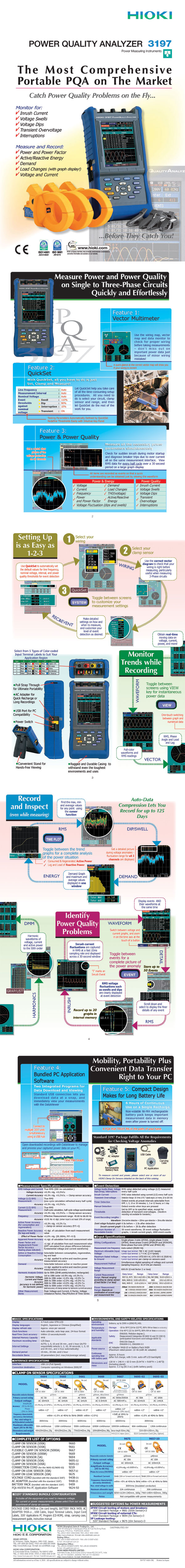

3197
· 제품명 전력계분석계
· 제품특징

- 해외의 각종 전력 라인의 측정에 대응할 수 있습니다 :
　 전압·전류 입력 모두3 채널분 을 입력할 수 있습니다. 1 받침대로 단상2 선 , 단상3선 , 삼상3선 , 삼상4선의
측정라인에 대응한 전압·전류·전력의 각종 측정을 할 수 있습니다. 삼상4 선 선을 연결함에서는 , 중성선 전류를
연산처리로 요구할 수가 있습니다.

- 전력 측정시의 오 선을 연결함을 확인할 수 있는 벡터 멀티 미터 기능을 탑재하고 있습니다 :
　1 화면상에 선을 연결함도와 검상( 벡터도)·전압·전류 측정치를 표시. 게다가 올바른 선을 연결함시의 벡터
안내도도 동시에 표시되어 오 선을 연결함의 확인을 할 수 있고 확실한 측정 준비를 할 수 있습니다.

- 번거로운 설정 조작을 간이 설정 기능으로 간단하게 설정할 수 있습니다. :
「간이 설정」기능에 의해 , 선을 연결함과 사용하는 클램프 전류 센서의 설정만으로 설정이 완료합니다. 전원
이상을 포착하고 귀의치의 설정 등은 자동 설정되기 때문에 , 곧바로 측정을 개시할 수 있습니다.

- 기록 데이터 자동 압축기노우로 장기 측정시도 안심해 측정할 수 있습니다. :
기록 개시 후는1 초간격으로 기록을 개시해 , 내부 기록 메모리가 가득하게 되면(자) 자동적으로 기록 간격을 넓게
해 , 최대로1 시간 인터벌까지 자동 변경합니다. 이것에 의해 , 단기의 측정이어도 장기의 측정이어도 해석에 최적인
데이터 용량에 들어갑니다. 최장으로 약125 일간의 연속 측정을 할 수 있습니다.

- 각종 클램프 전류 센서를 선택할 수 있어 전류·전력 측정의 여러가지 용도에 대응할 수 있습니다 :
　 폐사 기존의AC 클램프 전류 센서를 접속할 수 있어 측정은 수mA 의 누설 전류 측정으로부터 최대5000A 의
부하 전류 측정까지 각종 전류 센서로 대응할 수 있습니다.

- 각종 전원 품질 파라미터의 동시 측정으로 전원 이상 해석을 서포트합니다 :
　 전원 이상은 , 발생의 징조 , 이상의 발생 , 복합 현상의 발생 등 해석에는 여러가지 데이터가 필요합니다.
3197 그럼 각종의 전원 품질 파라미터를 동시 측정해 기록하는 것으로 상세한 해석을 서포트합니다.
측정 항목：트란젠트오바 전압( 임펄스(inpulse)), 전압 스웰 , 전압 딥 , 순간 정전(인타라프션), 주파수 , 전압 ,
전압 파형 피크 , 전류 , 전류 파형 피크 , 유효 전력 , 피상 전력 , 무효 전력 , 역률 , 변위 역률 , 전압 불평형율 ,
고조파 전압 , 고조파 전류 , 고조파 전력 , 기본파 전압 위상차이 , 기본파 전류 위상차이 , 종합 고조파 전압
일그러짐율(THD-F),K 팩터 , 유효 전력량 , 무효 전력량 , 유효 전력 디맨드 , 무효 전력 디맨드

- 실효가와 전압 변동의 시계열 그래프 표시로 전압 이상의 징조가 잡기 쉽다 :
　 각종 전원 품질 파라미터의 변동을 시계열 그래프로 기록 표시해 , 인터벌 마다 연산한 최대치·평균치·
최소치를 기록 표시합니다. 전압 실효가는IEC 규격에 따른 측정 연산에 의해 , 전압 변동의 시계열 그래프 표시나
전압 스웰 , 전압 딥 , 순간 정전의 이벤트 검출을 합니다.

- 전력 관리/ 에너지 절약 계측에 필요한 디맨드·적산 전력량 측정을 할 수 있습니다 :
　 전력의 소비/ 회생 , 지연/ 진보라고 하는 극히 성별의 디맨드나 적산 전력량 측정을 할 수 있습니다. 디맨드나
적산 전력량을 시계열 그래프로 확인할 수 있기 때문에 , 현장에서 전력 소비의 추이 등 확인할 수 있습니다.

- 확실한 이벤트 검출(이상 검출) 기능으로 전원 트러블의 해석을 서포트합니다 :
　 측정중으로 설정했고 귀의치를 넘으면(자) , 이벤트를 검출·기록합니다. 검출한 이벤트는 , 발생 회수 , 상세 수치
데이터 , 이상 파형으로서 해석을 할 수가 있습니다. 이벤트에는 , 전압 스웰 , 전압 딥( 순간 저하), 순간 정전 , 돌입전류
, 트란젠트오바 전압등이 있습니다.

- 브레이커의 여행 등 돌입전류·기동 전류의 측정을 간단하게 할 수 있습니다 :
　 모터의 기동 전류나 브레이커의 여행 전류 측정등을 할 수 있습니다. 30 초간의 전류 실효가를 기록해 그래프
표시할 수 있습니다.

- 측정 데이터를 내부 메모리에 기록 , 박크압메모리로 데이터가 사라지지 않습니다 :
　 4MB 의 내장 메모리에 측정 데이터를 기록합니다. 약10 년 교환 불요의 리튬 전지로 백업 되어 전원을 꺼도
사라지지 않습니다.

- 4.7 인치 칼라LCD 탑재에 의해 , 수치·파형·그래프등을 그래픽 표시하는

- 표시 언어를3 국어로부터 선택 , 조작 방법을 어시스트 하는 헬프 메세지도 충실합니다 :
일본어 , 영어 , 중국어의3 국어로부터 표시 언어를 선택 , 게다가 설정 항목을 헬프 메세지 기능으로 설명합니다.

- 5 종류의 채널색( 입력 단자색) 선택할 수 있어 측정 라인에 맞추어 칼라 코디네이트 할 수 있습니다.

- 충전식 배터리를 표준 장비 , 외부 전원 공급없이6 시간의 연속 측정을 할 수 있습니다 :

AC 어댑터 및 충전식 배터리를 표준 부속되어 있습니다. 배터리만의 사용으로6시간의 연속 측정을 할 수 있습니다.

- 현장에서의 기동성 , 조작성을 양립한 소형 타입으로 쓰기 쉽다 :
한 손으로 가질 수 있는 크기로1.2 kg 의 가벼움입니다. 러버 일체형으로 손에 친숙해지는 외형입니다.

- USB2.0 인터페이스 장비 , 전용 해석 소프트웨어도 부속되고PC 에 의한 데이터 해석도 순조롭게 할 수
있습니다 : USB 케이블( 부속)을 접속해 , 부속의 전용 해석 소프트웨어를 사용해 컴퓨터로 , 본기의 원격 조작·
데이터 전송·데이터 해석을 할 수가 있습니다.
- 옵션의 어플리케이션 소프트에 의한 해석에도 대응할 수 있습니다 (예정) :
　 옵션의9624 PQA 하이뷰 및9624 PQA 하이뷰프로를 사용하는 것으로 ,3196 전원 품질 analyzer와 함께
본기로 기록한 측정 데이터를 상세 해석할 수가 있습니다.

[주 사 용 처]

- 전력 공급 관련···
전력회사 등 전기를 공급 판매하고 있는 사업에 있어서의 전원 품질 유지/관리 및 전원 트러블 발생시의 원인
해석에
- 전력 계통 설비 관련···
수변전 설비 관련 메이커 , 전기 보안 협회 , 전기공사 등 전력 설비의 성능 평가/유지 , 계통 운용의 전력 품질의
정기 보수·트러블 해석에.

- 대형 전기 설비 관련···
반도체 제조장치 , 자동 판매기 , 공작기계 ,OA 기기 ,UPS 기기 , 공기조절 기기 , 용접기의 평가 , 트러블 해석에

- 공장등 의 보수/점검/전력 관리/에너지 절약 관련···
　 각종 공장의 전력 라인 보수/관리 , 생산 설비의 보수/관리 ,ESCO 사업·에너지 절약 대책 , 건물관리회사 사업 ,
병원·의료기기의 보수/관리 , 통신 관련 설비의 보수/관리등의 전원 품질 유지/트러블 해석에.

Measurement line type Single-phase 2-wire, single-phase 3-wire, three-phase 3-wire, three-phase 4-wire
Voltage range 600.0 V AC
Current ranges 500.0 mA to 5.000 kA AC (depends on current sensor in use)
Power ranges 300.0 W to 9.00 MW (depends on combination of current range and line type)
Basic accuracy Voltage: ±0.3 % rdg. ±0.2 % f.s.
Current: ±0.3 % rdg. ±0.2 % f.s. + current sensor accuracy
Active power: ±0.3 % rdg. ±0.2 % f.s. + current sensor accuracy (at power factor=1)
Measurement items
  1. RMS Voltage and Current (200 ms calculation)
  2. Voltage (1/2) RMS: one cycle calculation refreshed every half cycle.
  3. Current (1/2) RMS: half-cycle calculation.
  4. Frequency
  5. Active Power/ Reactive Power/ Apparent Power/ Power Factor/ Displacement Power Factor/ Active or Reactive Energy Consumption
  6. Demand (Active or Reactive power)
  7. Up to 50th Harmonic Analysis (Time series measurement or recording is not capable)
  8. Peak Voltage and Current
  9. Total harmonic voltage distortion ratio
  10. Voltage Unbalance Factor
  11. K Factor (Time series recording is not capable)
  12. Total harmonic current distortion ratio (Time series recording is not capable)
Event Detection
  1. Voltage Swells (Rise), Voltage Dips (Drop), Interruptions: RMS value detected using voltage (1/2) measured every half cycle
  2. Inrush Current: RMS value detected using current (1/2) every half cycle
  3. Transient Overvoltage: 50 Vrms or more detection, 10 to 100 kHz
  4. Timer: Detect events at preset intervals
  5. Manual: Detect events when keys are pressed
Number of Recordable Events 50 event waveforms, 20 event voltage fluctuation graphs, 1 inrush current graph, 1000 event counts
Interface USB 2.0 (Communication to the PC)
Display 4.7-inch color STN LCD
Power supply AC ADAPTER 9418-15 (100 - 240V, 50/60Hz), BATTERY PACK 9459, Continuous use 6 hours (LCD Back-light auto-OFF 5min.), 23VA max.
Dimensions, mass 128 mm (5.04 in) W × 246 mm (9.69 in) H × 63 mm (2.48 in) D, 1.2 kg (42.3 oz) (with Battery pack)
Supplied accessories VOLTAGE CORD L9438-55 ×1 (Black×4), AC ADAPTER 9418-15 ×1, BATTERY PACK 9459 ×1, USB Cable ×1, Input Terminal Labels ×1, Input Cord Labels ×1, CD-R (Applications software) ×1, Strap ×1, Carrying case ×1, Measurement guide ×1, Instruction manual ×1
